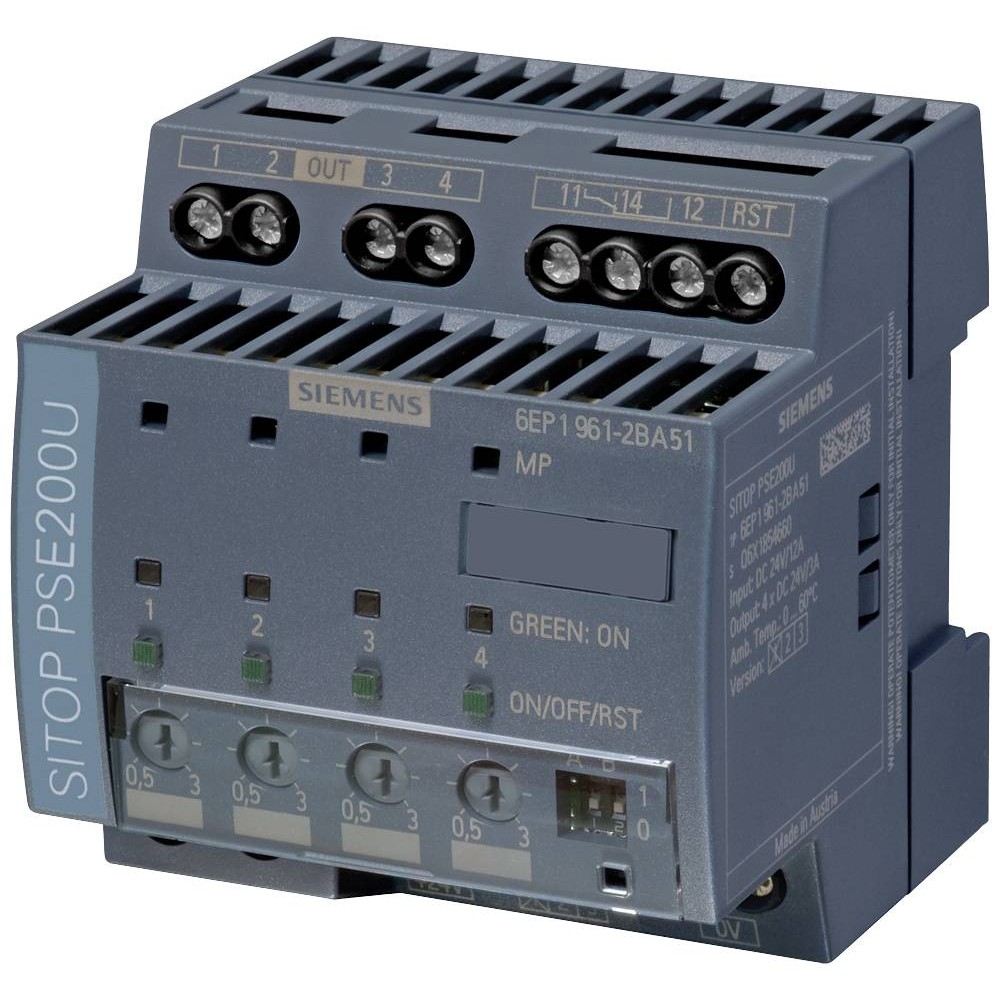

Siemens 6EP1961-2BA51 Szelektivitás modul

Szelektivitás modul SITOP PSE200U, DC 24 V / 4 x 0,5 ... 3 A teljes jelzésérintkezővel

Választhatóan nyolc vagy négy fogyasztó leágazás modulonként
Túlterhelés vagy rövidzár biztonságos felismerése 24V-os áramkörben
Diagnózis zümmer jelző érintkezővel vagy önálló csatorna jelzéssel
Az ágak szekvenciális bekapcsolása lehetséges a bekapcsolási áram csökkentése érdekében
Megbízható kikapcsolás túlterhelés esetén, a vezeték hosszától és -keresztmetszetétől függetlenül
Bővíthető SIMATIC S7 funkciós modullal az önálló csatorna jelzéssel rendelkező modulok esetén
Változatok állítható válaszküszöbértékkel: 0,5-3 A, 2-10 A vagy 3-10 A

Selektivität und schnelle Fehlerortung in 24-V-AbzweigenA SITOP PSE200U, SITOP select és a SITOP SEL1200 / -1400 szelektivitási modulok ideális kiegészítésként szolgálnak az összes 24 V-os tápegységhez a terhelési áram felosztására és figyelemmel kísérésére több áramkörben. A túlterhelést és rövidzárat egy vagy több leágazásban megbízhatóan felismerik és jelzik.

A rövid idejű áramcsúcsok (pl. a magas bekapcsolási áram miatt) lehetővé teszik az elektronikának, hogy a hosszabb túlterheléssel rendelkező ágakat áramtalanítsa. Ezt a nagy ellenállású vonalakon és "kúszó" rövidzárlat esetén is biztosítják. Ebben az esetben a megszakítók nem indulnak el vagy indulnak túl későn, még akkor sem, ha a tápegység biztosítja a szükséges kioldási áramot. Az ép leágazások folyamatosan, megszakítások és zavarok nélkül, folyamatosan táplálják a 24 V-os SITOP bővítő modult, ezáltal elkerülve a teljes rendszerhibát.

A 24 V-os tápegységekkel összekapcsolva a szelektivitási modult a terhelési áram felosztására használják több áramágazatra és az egyes részleges áramok figyelésére. A túlterhelés vagy rövidzár okozta hibákat az egyes ágakban felismeri és szelektív módon kikapcsolja úgy, hogy a további terhelési áram vonalakat a zavar ne befolyásolja. Így gyors hibadiagnózis érhető el, a kiesési idők minimalizálódnak.

Ez a szöveg gépi fordítással készült.

Műszaki adatok: Méret, hossz: 72 mm · Méret, szélesség: 72 mm · Súly: 170 g · További műszaki adatok: Rögzítés típusa: Bepattintható az EN 60715 35x7.5 / 15 szabványos profilsínre
Az elektromos csatlakozás végrehajtása: csavaros csatlakozás · Üzemi feszültség: 24 V
